Obráběcí funkce

Rozpoznávání a přiřazování

Obráběcí funkce

Mimo sadu funkcí v základním balíčku systému nabízí Opticam další dodatečné moduly. Zde je jejich seznam:

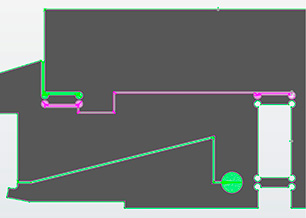

• Bezodpadový řez/kapsování - aby se předešlo ručním zásahům a prostojům stroje, je často v geometrii zapotřebí efektivní tvorba kapes bez vytváření odpadu. OPTICAM k tomuto účelu nabízí speciální strategie:

  - 2-osé a úhlové kapsování
  - 4-osé kapsování *
  - Částečné kapsování sekcí geometrie *
  * Tyto moduly jsou volitelně k dispozici.

• Najetí/vyjetí - strategie najetí a vyjetí lze nastavit nebo upravit pouhými několika kliknutími.

• - přímo, pod úhlem/obloukem
  - možnost přejetí kontury
  - programovatelné technologie nájezdu a výjezdu

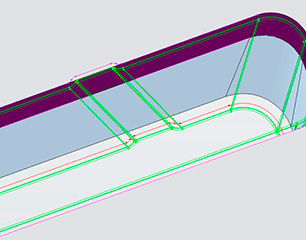

  Zadržení odpadu - funkce automaticky vytvářející značky různých tvarů zajišťující bezpečné zadržení odpadu před možností poškození nástroje. V závislosti na materiálu a výšce je k dispozici šest variant zadržení odpadu.
•

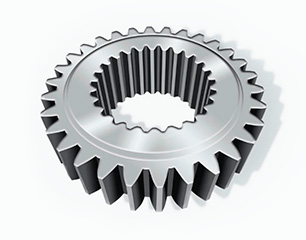

  Modul ozubení - s tímto modulem je možné vytvářet nestandardní ozubení. Je k dispozici zadávání posunutí profilu, poloměr základní, hlavové a patní kružnice, modulu, počtu zubů, průměru roztečné kružnice a vytváření ozubení přes válečky nebo přes zuby. Samozřejmostí je výběr mezi vytvářením vnitřního nebo vnějšího ozubení.

• Startovní díry a můstky - rozpoznávání prvků automaticky vypočítá nejlepší možnou polohu startovních otvorů; tuto polohu je možné později také ručně upravit. Pokud již existují předdefinované geometrie startovních otvorů, rozpoznávání prvků je zohlední. Dále lze automaticky nebo ručně definovat typ, polohu a počet můstků. Je tedy možné vytvořit i více můstků s několika počátečními otvory.
•
• Ostatní obráběcí funkce
  - konstantní a variabilní úkos na válcových plochách
  - šablony obrábění a jejich automatické vkládání
  - programování na více upnutí
  - seřizovací list
  - výpočet času obrábění
  - kontrola podřezu
  - kontrola maxímálního vyklonění drátu
  - podpora sestav
  - funkce obrysu
  - podpora rotační osy
  - manipulace s poloměry
  - úprava vnitřních rohů
  - optimalizace pořadí tvarů

Dodatečné dokoupení jakýchkoliv modulů, postprocesorů, databázi technologií a dalších je možný vždy pouze do aktuálně distribuované verze systému PEPS. Pokud tedy vlastníte starší verzi systému, musíte nejprve provést upgrade na aktuální verzi.
